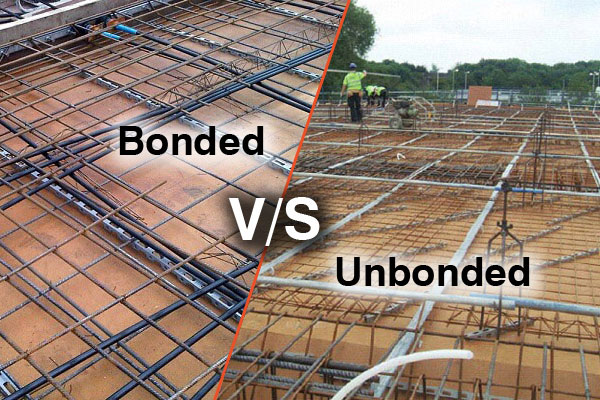

Unbonded နှင့် Bonded Post-Tensioning System အကြား ကွာခြားချက်

ဤသည်မှာ အရေးကြီးသော ခြားနားချက်ဖြစ်သည်။post-tensioning(PT) ဒီဇိုင်းနှင့်တည်ဆောက်မှု—နှောင်ဖွဲ့ထားသော PT သည် ကွန်ကရစ်အတွက် အရွတ်အရွတ်များနှင့် အဆက်အစပ်ရှိ အရွတ်များကို အပြီးအပိုင် မှီခိုနေပြီး၊ အဆက်အစပ်မရှိသော PT သည် ကွန်ကရစ်နှင့် အရွတ်များကို သီးခြားခွဲထုတ်ထားရန် ပလပ်စတစ်အရွတ်တွင် အဆီချထားသော အရွတ်များကို အသုံးပြုသည်။ အောက်တွင် ပင်မအဓိပ္ပါယ်ဖွင့်ဆိုချက်၊ အစိတ်အပိုင်းများ၊ တပ်ဆင်မှု၊ စွမ်းဆောင်ရည်၊ အပလီကေးရှင်းများနှင့် ကောင်းကျိုး/ဆိုးကျိုးများဖြင့် စုစည်းထားသော ၎င်းတို့၏ကွဲပြားမှုများကို ကျယ်ကျယ်ပြန့်ပြန့် ခွဲခြမ်းစိတ်ဖြာထားပါသည်။

အဓိက အဓိပ္ပါယ်ဖွင့်ဆိုချက်

Bonded Post-Tensioning စနစ်: ကွန်ကရစ်အတွင်းတွင် သံမဏိ သို့မဟုတ် ပလပ်စတစ်ပြွန်များအတွင်း ခိုင်ခံ့မြင့်သောကြိုးများ/ကေဘယ်များကို ထားရှိပါ။ တင်းကြပ်ခြင်းနှင့် ကျောက်ချခြင်းပြီးနောက်၊ ပြွန်ကို ဘိလပ်မြေ လိမ်းဆေးဖြင့် အပြည့်အဝဖိအားပေးထားသည်။ grout သည် အရွတ်ကို ကွန်ကရစ်နှင့် ချိတ်ဆက်ပေးကာ အရွတ်နှင့် ကွန်ကရစ်ကို ပေါင်းစပ်ဖွဲ့စည်းပုံဆိုင်ရာ ဒြပ်စင်တစ်ခုအဖြစ် လုပ်ဆောင်စေသည်။

Unbonded Post-Tensioning စနစ်: အရွတ်များကို အဆီကြိုပြီး (တိုက်စားမှုကာကွယ်ခြင်း) နှင့် စက်ရုံတွင် extruded plastic sheathing (HDPE/PP) ဖြင့် ဖုံးအုပ်ထားသည်။ တင်းမာပြီးနောက် grouting မလုပ်ပါ။ အရွတ်သည် ကွန်ကရစ် (ကျောက်ဆူးများနှင့် ဆက်စပ်ပစ္စည်းများဖြင့် ကန့်သတ်ထားသည်)၊ ကျောက်ဆူးတစ်ခုတည်းမှတစ်ဆင့် ကြိုတင်ဖိသိပ်မှုကို သက်ရောက်သည့် တိုက်ရိုက်တင်းမာသည့်ဒြပ်စင်တစ်ခုအနေဖြင့် လုပ်ဆောင်သည်။

ဖွဲ့စည်းပုံဆိုင်ရာ စွမ်းဆောင်ရည်နှင့် အပြုအမူ ကွဲပြားမှုများ

အင်အားလွှဲပြောင်းမှု ယန္တရား-

Bonded PT: အရွတ်ဆွဲအားသည် အရွတ်-ကွန်ကရစ်နှင့် အရွတ်-အရွတ်-အရွတ်နှောင်ကြိုးမှတစ်ဆင့် ကွန်ကရစ်သို့ ကူးပြောင်းသည်၊ အရွတ်တစ်ခုလုံး၏ အရှည်တစ်လျှောက်၊ Precompression ဖြန့်ချီမှုသည် အတိုင်းအတာတစ်လျှောက်တွင် တဖြည်းဖြည်းဖြစ်သည်။

Unbonded PT: Tendon force သည် ကျောက်ဆူးများတွင်သာ ရွေ့လျားသည် (အရွတ်တစ်လျှောက် အနှောင်အဖွဲ့မရှိ)။ အကြိုဖိသိပ်ခြင်းကို span တစ်လျှောက် မျဉ်းကြောင်းအတိုင်း ကြိုတင်ဖိသိပ်မှု gradient ဖြင့် ကျောက်ဆူးဇုန်များတွင် စုစည်းထားသော အင်အားစုများအဖြစ် အသုံးချသည်။ Crack Control & Ductility: Bonded PT-

service loads မှာ crack control ပိုကောင်းတယ်။ အရွတ်များကို ကွန်ကရစ်တွင် သော့ခတ်ထားသောကြောင့် အက်ကြောင်းများ ပိုမိုနှေးကွေးသွားပါသည်။ အဆုံးစွန်သောဝန်များအောက်တွင်ပိုမိုမြင့်မားသော ductility (အရွတ်အထွက်နှုန်းနှင့်နှောင်ကြိုးများပျက်ကွက်မှုကိုခုခံ) ။ unbonded PT- အရွတ်များသည်ကွန်ကရစ်နှင့်ဆက်စပ်မှုချော်နိုင်သည်။ အက်ကြောင်းများ လွန်ကဲစွာ ပွင့်လာနိုင်သည်။ အောက်ပိုင်း ductility (ကျောက်ဆူးချော်သွားလျှင် သို့မဟုတ် အရွတ်များ ကွဲအက်လျှင် ပိုကြွပ်ဆတ်သည်)။ creep & Shrinkage Effects: Bonded PT- အရွတ်များကို ကွန်ကရစ်ဖြင့် ချုပ်ချယ်ထားသောကြောင့် ပုတ်ခြင်းနှင့် ကျုံ့ခြင်းတို့သည် prestress force ဆုံးရှုံးခြင်း (အရွတ်တိုတောင်း၍ ကွန်ကရစ်ဖြင့် တိုသွားပါသည်။) Unbonded PT - အရွတ်များသည် ရွေ့လျားရန် လွတ်လွတ်လပ်လပ် ဖြစ်နေသောကြောင့် တွားသွားခြင်း၊ ကျဉ်းခြင်းနှင့် ကျုံ့ခြင်းတို့ကို ဖြစ်စေသည်။ တင်းမာမှုလွန်ကဲခြင်းမှ လျော်ကြေးမပေးပါက) အရွတ်များ တင်းမာမှု ပိုလျော့နည်းစေပါသည်။ ပင်ပန်းနွမ်းနယ်မှုကို ခုခံနိုင်မှု- Bonded PT- ပိုမိုပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိသော—နှောင်ကြိုးသည် အရွတ်တစ်လျှောက် စက်ဘီးဝန်များကို ဖြန့်ဝေပေးကာ ကျောက်ဆူးများတွင် ဖိစီးမှုပါဝင်မှုကို လျှော့ချပေးသည်။ Unbonded PT- ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်နည်းပါးသည်—အားလုံးအား ကျောက်ဆူးများနှင့် သပ်မျက်နှာပြင်များတွင် စုစည်းထားသည်။

ရိုးရိုးအပလီကေးရှင်းများ

Bonded PTရှည်လျားသောတံတားများ၊ အကြီးစားစက်မှုအဆောက်အအုံများ၊ ပင်ပန်းနွမ်းနယ်မှုမြင့်မားသောကားပါကင်များ၊ ကွန်ကရစ်ကြိုးစည်းများနှင့် ကြမ်းတမ်းသောပတ်ဝန်းကျင်ရှိ အဆောက်အဦများ (ကမ်းရိုးတန်းဒေသများ—ဂရတ်များသည် ပိုချေးများကာကွယ်ပေးသည်)။

Unbonded PT: လူနေတိုက်ခန်းများ၊ လုပ်ငန်းသုံးကြမ်းခင်းပြားများ၊ ပါးလွှာသော နံရံဖွဲ့စည်းပုံများ၊ အမြန်ဆောက်လုပ်မှုဦးစားပေးသည့် ပရောဂျက်များနှင့် ပရောဂျက်များ
